登录集群

别急

集群会在短学期正式开始后开放使用。

配置 SSH 密钥登录

警告

不要使用密码登录集群，密码登陆是蜜罐，输入的密码会被明文记录在日志中。

集群仅会支持 SSH 密钥登录。请按照以下步骤配置 SSH 密钥登录：

  1. 在 ZJU Git 中添加你的 SSH 公钥。集群 SSH 验证将从这里动态获取你的公钥。你可以通过 https://git.zju.edu.cn/学号.keys 查看你添加的公钥。

  2. 登录集群时，使用 ssh 账户名+节点名@clusters.zju.edu.cn 登录。如果你的 SSH 密钥配置正确，你将登录到集群登录节点。

    Example

    用户 student 登录到 hpc101 节点，应当执行的命令为：

    ssh [email protected]

  3. clusters.zju.edu.cn 支持 SSH 的端口有：22、80、443。如果默认端口（22）无法连接，请尝试使用另外两个端口：

    ssh [email protected] -p 443

    受限于学校网络安全策略，目前已知下列情况下 22 端口无法使用：

    • 校外访问
    • RVPN（zju-connect）访问

  4. 在集群内，要通过 SSH 连接到其他节点，不需要输入用户名，直接使用 ssh nodename 即可。

    Example

    在集群内的 hpc101 节点上 SSH 到 hpc102 节点：

    ssh hpc102

Warning

注意部分 ssh 实现，如 mobaxterm、xshell 部分版本默认会在建立连接时检测服务器 ssh 版本，会造成 3s 的等待时间。

你可以在这些软件的选项里找到关于协商 ssh 版本的选项，并指定为 SSHv2，以消除等待时间。

Tip

可以通过配置 ssh config 来获得更加优雅的登陆方式。例如：

~/.ssh/config
Host hpc101
    User student+hpc101
    HostName clusters.zju.edu.cn
    Port 443

此后可以使用

ssh hpc101

连接到集群

常见问题

请根据你的情况检查以下问题：

是否能看到如下的 SSH Banner？

$ ssh [email protected]
* * * * * * * * * * * * * * * * * * * * * * * * * * *
* ███████╗     ██╗██╗   ██╗███████╗ ██████╗████████╗*
* ╚══███╔╝     ██║██║   ██║██╔════╝██╔════╝╚══██╔══╝*
*   ███╔╝      ██║██║   ██║███████╗██║        ██║   *
*  ███╔╝  ██   ██║██║   ██║╚════██║██║        ██║   *
* ███████╗╚█████╔╝╚██████╔╝███████║╚██████╗   ██║   *
* ╚══════╝ ╚════╝  ╚═════╝ ╚══════╝ ╚═════╝   ╚═╝   *
* * * * * * * * * * * * * * * * * * * * * * * * * * *
Mon, 01 Jul 2024 12:47:19 +0000
Your IP: ***.***.***.***
User: username
%%% 我靠，桌子上怎么有水啊，显卡沾水了😱😱😱
不能看见 SSH Banner

未能连接到 clusters.zju.edu.cn。

  • 校网环境：检查 clusters.zju.edu.cn 是否解析到 10.78.18.247，检查 DNS 设置是否正确。
  • 校外环境：尝试 80 或 443 端口，检查防火墙设置。
能看见 SSH Banner

根据 SSH Banner 后的错误信息检查：

错误信息 原因
[email protected]: Permission denied (publickey). 用户名或 SSH 密钥未配置正确
Connection closed by ***.***.***.*** port *** 内部错误，请联系管理员
* Unknown host "nodename" 目标节点不存在，请检查节点名称
若未添加节点名称，则默认节点不在线，请联系管理员
Failed to connect to remote host
no route to host
i/o timeout		 目标节点不在线，请联系管理员

集群 SSH 代理原理

集群目前使用 OpenNG 提供的 SSH 代理功能，原理如下图所示：

![ssh](index.assets/ssh.webp)
集群 SSH 代理登录原理

OpenNG 通过 TCP 头识别 SSH 连接，进行接管，详见 源码。

使用 X11 Forwarding

Quote

Warning

Termius 目前暂不支持 X11 Forwarding。

X11 Forwarding 原理

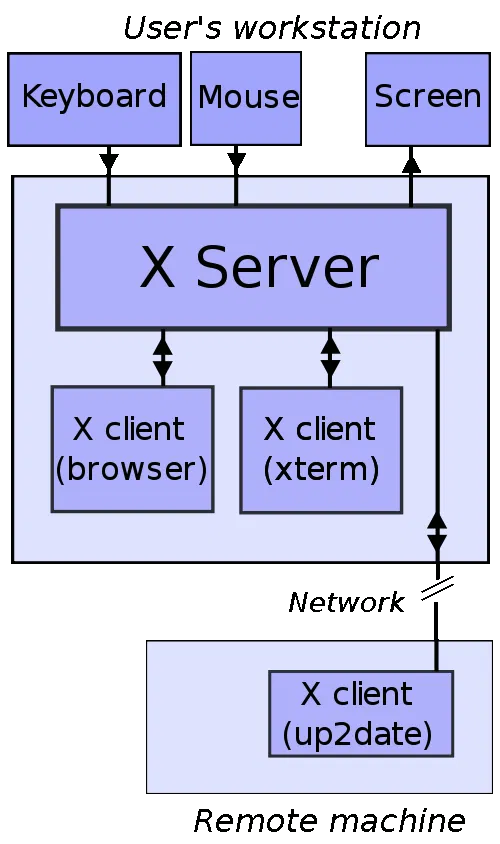

x11_arch
X 视窗系统架构
MakeTechEasier

X 视窗系统（X Window System）是一种在 UNIX 和类 UNIX 操作系统上运行的图形用户界面系统。为了使多个程序共享一套硬件（如显示器、键盘和鼠标），它设计为服务器/客户端架构，如上图所示：

  • X Server：控制硬件，向客户端提供访问硬件的服务。
  • X Client：每当你启动一个图形界面（Graphical User Interface, GUI）应用程序时，它会有一个 X Client，负责与 X Server 交互，使画面显示在屏幕上。

X 视窗系统的服务器/客户端通信协议可以通过网络传输，这就是 X11 Forwarding 的原理。

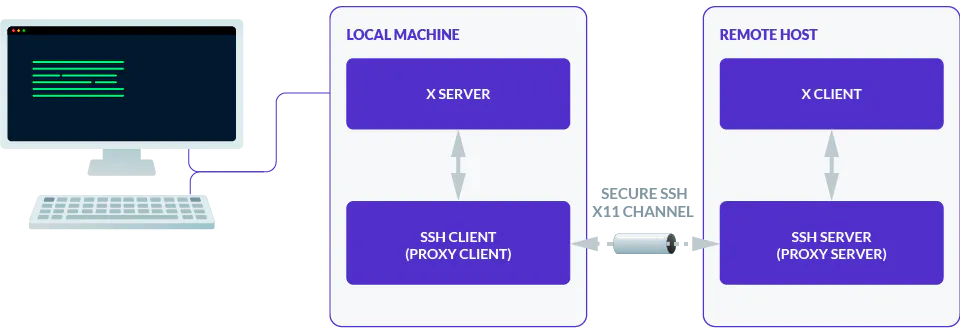

x11_forwarding
X11 Forwarding 原理
Teleport

在系统上安装 X Server

我们可以使用 SSH 的 X11 Forwarding 功能，将远程服务器的图形界面显示到本地。当然，这需要本地有 X Server。Linux 用户无需额外配置。

推荐使用 xQuartz。

brew install xquartz

推荐使用以下工具：

安装完成后，可能需要配置环境变量，如 echo "export DISPLAY=:0" >> ~/.zprofile，具体请根据产生的错误信息进行调整。

使用 SSH X11 Forwarding

当你直接使用 SSH 连接到服务器并启动图形界面应用程序时，大概会出现如下错误：

user@local:~$ ssh user@machine
user@machine:~$ vtune-gui
[49258:0805/223217.963666:ERROR:ozone_platform_x11.cc(240)] Missing X server or $DISPLAY
[49258:0805/223217.963716:ERROR:env.cc(257)] The platform failed to initialize.  Exiting.

这是因为默认情况下，SSH 不会转发 X11 会话。本地和远程服务器上都应当启用 X11 转发。服务端已经配置好了，你只需要在连接到集群时使用的 SSH 命令上添加 -X 或 -Y 以启用 X11 转发即可。

user@local:~$ ssh -X user@machine
user@machine:~$ vtune-gui

![x11_success](index.assets/x11_success.webp){ width=80% align=center }
X11 Forwarding 成功
