实验 2.5: 向量化进阶 (RISC-V)¶

Sponsor Segue

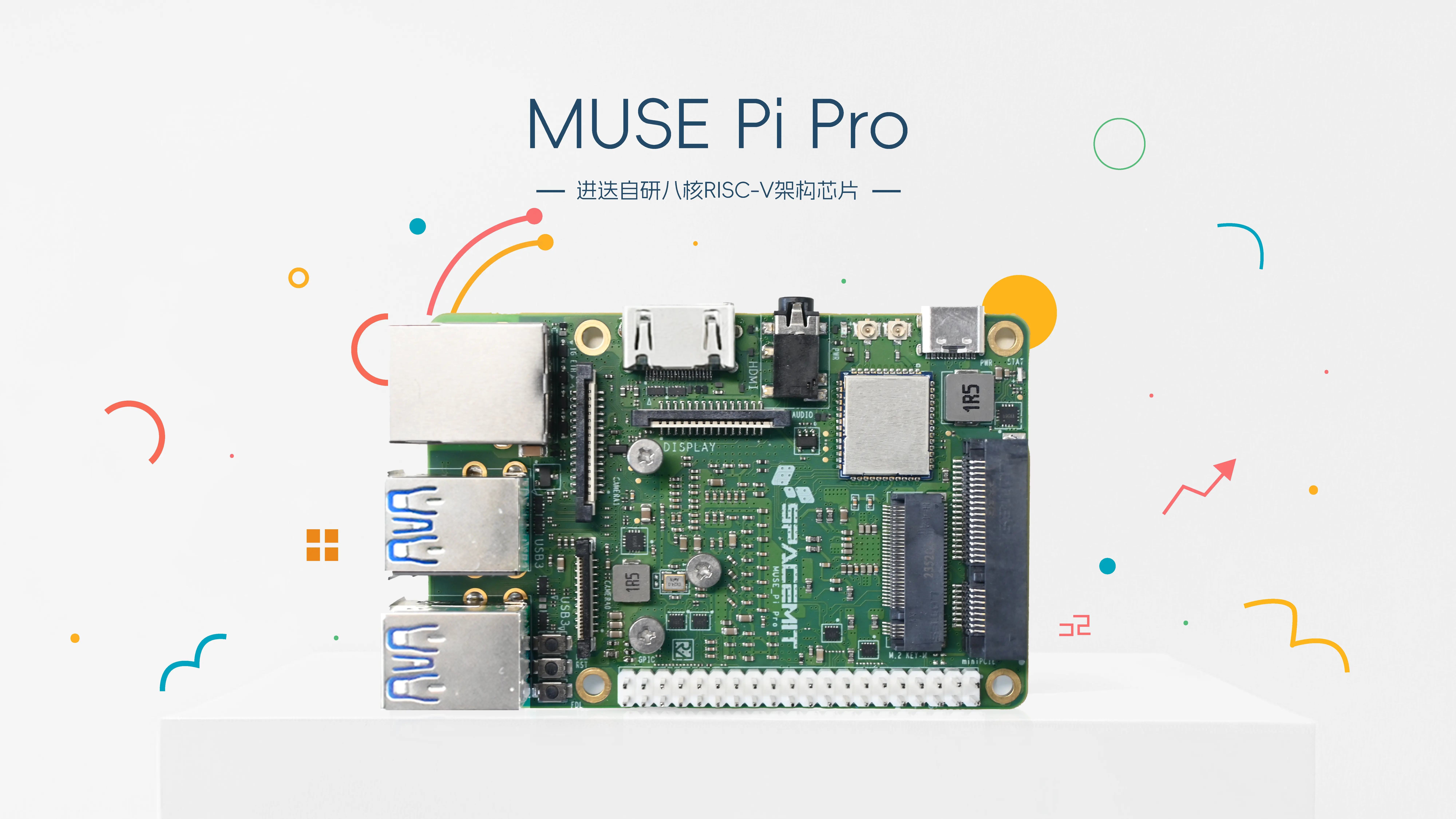

本实验所使用的集群节点为 进迭时空 为短学期课程建设提供的 Muse Pi Pro 开发板。

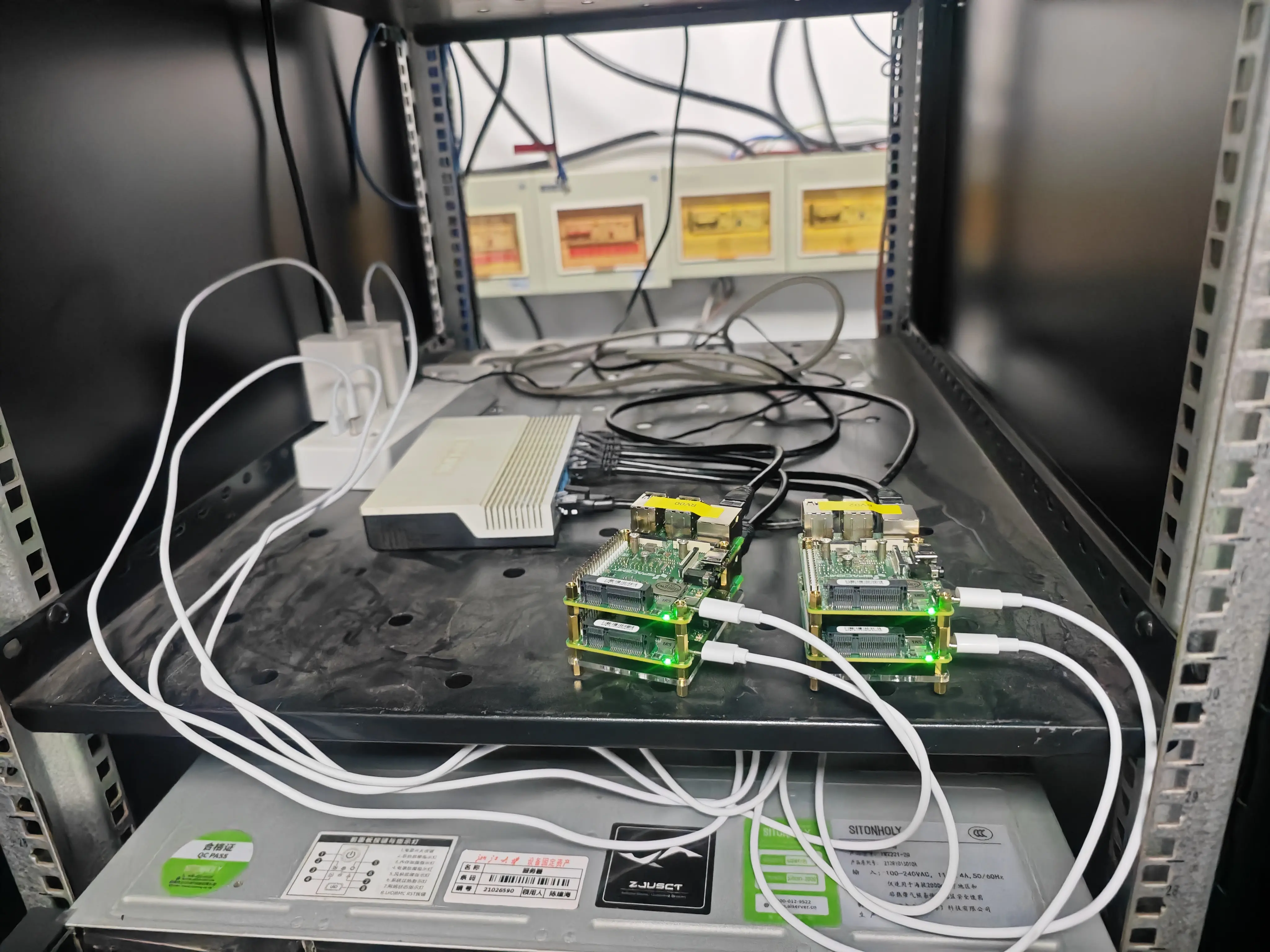

这些开发板与超算队维护的 x86-64 节点一样，位于 510 机房，并接入了自动化构建的 Linux rootfs，以及 Slurm 集群调度，与 x86-64 节点共享家目录文件。它们的节点编号是 rv00-rv07, 位于 Slurm 的 riscv 分区。

本实验截止后，这些节点也会继续面向同学们开放，欢迎大家积极体验！

实验目的¶

本实验在「实验 2: 向量化计算」相同背景的基础上，以 RISC-V 的 V (Vector) 和进迭时空的 IME 矩阵扩展为例，向同学们介绍与 AVX, AMX 不同的向量 / 矩阵扩展设计思路。旨在让感兴趣的同学了解开放指令集架构 RISC-V 的生态，学习能够适配不同向量单元长度的向量扩展的设计，进而对向量化加速有更深入的理解。

知识讲解：RISC-V 指令集¶

RISC-V 是一个开源的、基于精简指令集（RISC）原则的指令集架构（ISA）。RISC-V 诞生于 2010 年，并逐渐发展成为一个全球性的开放协作项目，被认为是继 x86 和 ARM 之后，全球三大主流指令集架构之一。与后者不同的是，RISC-V 属于开放的、非盈利性质的 RISC-V 国际基金会。这样的初衷是确保 RISC-V 生态不受某家公司或某个国家的影响。

RISC-V 的主要特点和优势包括：

• 开源和开放： RISC-V 是一种开放的 ISA，这意味着任何人都可以免费使用、修改和分发它，无需支付许可费用，这促进了创新和合作
• 模块化和可扩展： RISC-V 的设计是模块化的，允许用户根据需求定制指令集，支持不同位宽的处理器（32 位、64 位、128 位等）
• 简洁高效： RISC-V 采用了精简指令集原则，指令集相对简单，易于实现和理解，有助于提高能效和降低功耗。因此目前有越来越多的低功耗 MCU 采用 RISC-V 指令集。
• 全球社区支持： RISC-V 得到了全球范围内的广泛社区支持，有来自学术界和产业界的众多贡献者参与其中。

RISC-V 采用模块化指令设计，它包含基础指令集和扩展指令集两部分。其中基础指令集是最小的指令子集，只要配上相应的特权态 (privileged) 指令集，它就能够保证运行起一个操作系统。在完成基础指令集的基础上，开发者可以选择所需要的扩展指令集模块用以完成自己的需求，例如乘除法扩展指令集 "M"，浮点指令集"F"，向量指令集 "V" 等。

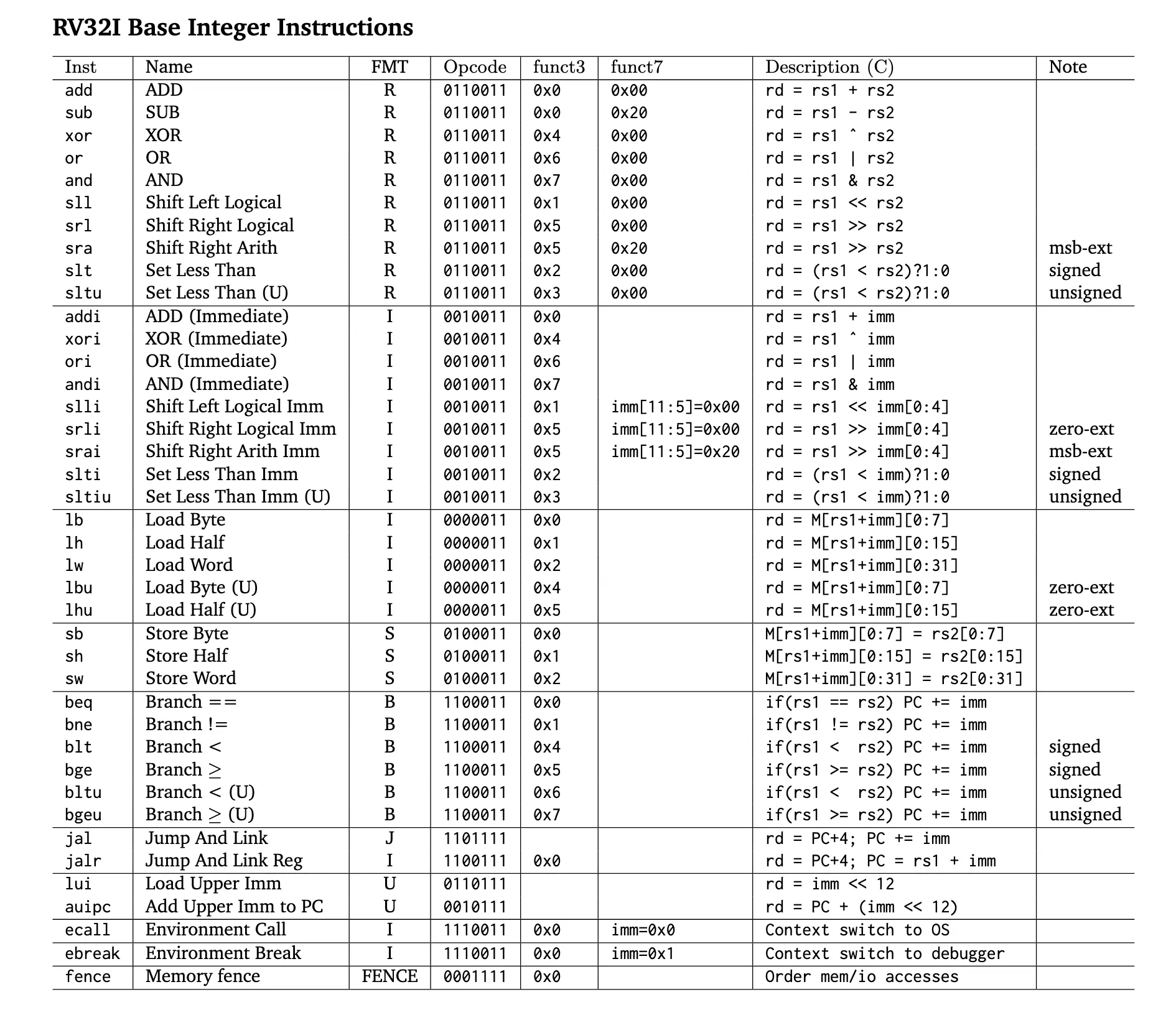

对于 32 位的 RV32I 而言，RISC-V 最基础的整数指令集只有 40 条指令，而 64 位的 RV64I 也只是增加了一些 64 位数据的访存指令。下面是 riscv-card 汇总的 RV32I 基础整数指令集的指令定义与功能（这部分仅需简单了解，因此中间有关指令编码的 Opcode, Funct3 和 Funct7 三列可以忽略）

与 x86-64 对比而言，精简指令集 (RISC: Reduced Instruction Set Computer) 往往使用定长的、简单的指令，而复杂指令集往往使用变长的、复杂的指令。

比如 x86-64 的内存访存指令 mov 的操作数既可以是寄存器，也可以是内存地址，且这个内存地址的偏移量可以经过很复杂的计算。而这需要 RISC-V 中的 ld, sd, mv 以及算数指令等多条指令配合才能实现相同的功能。

# x86-64
mov rax, qword ptr [rbx + rcx * 8 + 0x20]

# RISC-V (rax: x1, rbx: x2, rcx: x3)
slli  t0, x3, 3          # t0 = (x3 << 3) = x3 * 8
add   t0, t0, x2         # t0 = x2 + x3 * 8
ld    x1, 0x20(t0)       # x1 = *(t0 + 0x20) = *(x2 + x3 * 8 + 0x20)

又比如，x86-64 的一条指令长度可以是 1-16 个字节，这需要更多的电路设计来完成指令解码。而 RISC-V 中的指令长度是固定的，为 4 字节 (C 扩展中的指令为 2 字节)，这降低了 CPU 设计的复杂度。

知识讲解：RISC-V Vector 向量化扩展¶

RISC-V 的 V 扩展 (RVV) 是 RISC-V 的向量化指令扩展，其设计思路采用向量机的形式。

从设计上来讲，RVV 及 ARMv9 的向量扩展 SVE，与 x86-64 的 AVX 要求 CPU 必须包含指定长度的向量单元 (128, 256, 512 位) 不同，为了适应不同硬件，RISC-V V 扩展允许硬件厂商根据硬件设计，选择支持不同的向量单元长度。只要程序员编码的逻辑正确，相同的程序便可以运行在不同向量单元长度的硬件上，扩展了程序的兼容性和灵活性。在本次实验里，我们就会学习如何通过编程实现这一点。

相比之下，Intel 因为自家的能效核心不支持 512 位的向量操作，不得不放弃在 12 代酷睿 CPU 上支持 AVX-512 指令集扩展，即使同一颗 CPU 的性能核心支持 AVX-512.

RVV 的 1.0 标准在 2021 年 11 月正式被批准 (Ratified)，且未来的改动需要保持对该正式版标准的兼容性。本次实验所使用的 Muse Pi Pro 是目前为数不多的支持 RVV 1.0 标准的开发板。当然，随着未来 RISC-V 生态的发展，更多支持 RVV 1.0 标准的高性能芯片也会逐渐推出。

基本概念¶

硬件参数：ELEN 与 VLEN¶

对于每个支持向量扩展的硬件线程 (hart / hardware thread) 都有如下的两个硬件参数：

• ELEN: 单条指令能处理的最大向量位宽，ELEN \(\ge 8\)
• VLEN: 一个向量寄存器的位宽
  • RVV 定义了 32 个向量寄存器 v0 - v31，每个寄存器宽度为 VLEN.

ELEN 和 VLEN 都必须满足是 \(2\) 的幂次，目前的标准中要求 VLEN \(\ge\) ELEN, 也就是单条指令处理的数据位宽不能超过单个向量寄存器的位宽。

运行参数：SEW 与 LMUL¶

在上面的例子中，通过计算可以得知，Muse Pi Pro 上一个向量寄存器可以存储 4 个 64-bit 数据，或者 8 个 32-bit 数据，再或者 32 个 8-bit 数据，以此类推。

那么在程序实际运行的时候，是什么在控制一条指令到底操作什么数据类型 (如 int8, int32)，以及操作多少个数据呢？这就要提到 SEW 和 LMUL 两个运行时参数了，它们的功能是：

• SEW: 指定单个向量元素的位宽 (Selected Element Width)

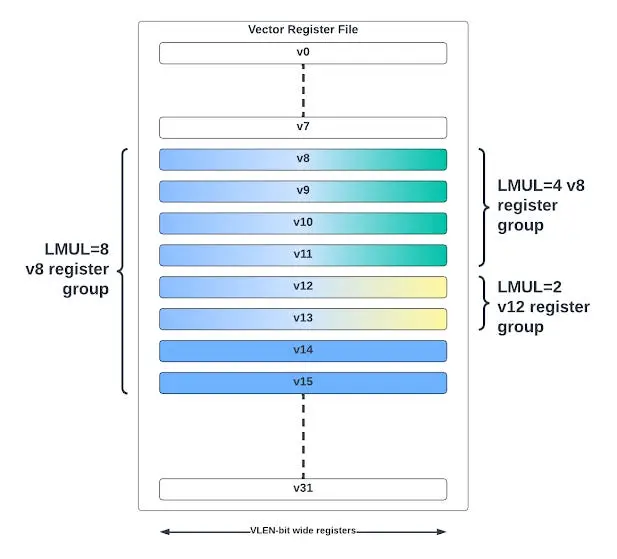

• LMUL: 指定单个指令操作向量长度的倍数，也可以理解为向量寄存器个数 (Length Multiplier)

这两个参数在使用 Intrinsic 编程时，可以由编译器自动设置，而手写汇编时，则需要我们手动进行设置，后面我们都会介绍。

编程方式¶

Intrinsic¶

Intrinsics 是由编译器提供的内建函数，我们可以通过类似函数调用的方式，直接调用底层 RVV 指令，而且还无需考虑寄存器分配的问题。与汇编相比，intrinsics 可读性更高，易于维护，同时仍能获得接近手写汇编的性能。使用 intrinsics 可以更方便地进行向量化编程，而不需要深入底层汇编语言。

使用 RISC-V 的 Intrinsic 需要添加头文件 #include <riscv_vector.h>.

下面是一个使用 Intrinsic 进行 RVV 编程的例子：

// test.cpp
#include <stdio.h>
#include <riscv_vector.h>

float c[8];

int main() {
    size_t vl = __riscv_vsetvlmax_e32m1();
    // Initialize two vector registers
    vfloat32m1_t vec_a = __riscv_vfmv_v_f_f32m1(2.0f, vl);
    vfloat32m1_t vec_b = __riscv_vfmv_v_f_f32m1(1.0f, vl);

    // Calculate vec_c = vec_b + 2.0 * vec_a
    vfloat32m1_t vec_c = __riscv_vfmacc_vf_f32m1(vec_b, 2.0f, vec_a, vl);
    // Store the result to c array
    __riscv_vse32_v_f32m1(c, vec_c, vl);

    for (int i = 0; i < 8; i++) {
        printf("%f ", c[i]);
    }
    printf("\n");

    return 0;
}

$ clang test.cpp -o test -march=rv64gcv # 需指定 rv64gcv 架构以启用 RVV 特性
$ srun -N 1 -p riscv ./test
5.000000 5.000000 5.000000 5.000000 5.000000 5.000000 5.000000 5.000000

相信大家有了 AVX 的编程经验，上面的代码并不是很难理解。它首先初始化了两个向量寄存器，vec_a = [2.0, 2.0, ..., 2.0], vec_b = [1.0, 1.0, ..., 1.0]，然后使用 __riscv_vfmacc_vf_f32m1 计算了 vec_c = vec_b + 2.0 * vec_a，最后将结果存储到 c 数组中。可以看到结果是正确的，为 [5.0, 5.0, ..., 5.0]。

RISC-V V Intrinsic 相关资料：

• RISC-V Intrinsic: 官方文档，足足有 4027 页，阅读难度较大，不太建议阅读
• Intrinsic Viewer: 社区制作的 Intrinsic 查询工具，将 Intrinsic 按照操作进行了详细的分类，单击一条 Intrinsic 可以给出其对应操作的伪代码，完成「任务一」必看

上面的 Intrinsic Viewer 是非常重要的资料，它可以帮助我们快速找到想要实现的操作对应的 Intrinsic 指令。在这里，不妨进行一个小测试，请找到两个 float32 类型向量寄存器对应元素相乘的 Intrinsic 指令。

数据类型¶

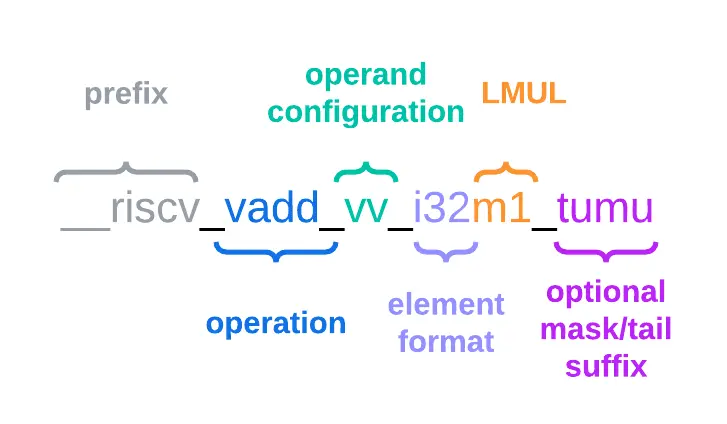

在上面的示例代码，以及找 Intrinsic 的过程中，你可能会对 vfloat32m1_t 这样的类型比较困惑，这是 RVV Intrinsic 中代表向量寄存器的数据类型。这样的类型都以 v 开头，以 _t 结尾。

中间部分最开始是单个数据的类型，比如 int8, uint8, int32, float32 等。接下来的 m1 或者 m2, m4, m8 等，就对应着我们之前介绍的 LMUL 参数。

对特定类型的向量操作时，编译器会自动设置不同的 LMUL.

vsetvl 系列指令¶

在之前的介绍中，我们提到 RVV 可以自动适应不同的向量长度，那么它是如何实现的呢？这一机制，与 vsetvl 系列的指令密切相关。

进行 RVV 向量操作时，CPU 内部会有一个寄存器 vl 来记录接下来的指令要处理的元素个数。它的最大值取决于 VLEN、SEW 和 LMUL 三个参数。

比如，如果 VLEN = 256, SEW = 8, LMUL = 1，那么 vl 的最大值就是 32，因为一个寄存器最多只能存储 32 个 8-bit 整数。如果 vl \(< 32\)， 那么接下来的操作中，只有前 vl 个元素会被处理。

而 vsetvl 指令可以根据 SEW、LMUL 以及还有多少个数据待处理，结合 VLEN 自动更新 vl 的值。我们以下面这张图为例，假如我们要用 for 循环 来处理一个长度为 N 的数组，那么会发生下面的过程：

size_t vl = __riscv_vsetvlmax_e32m1(); // SEW = 32, LMUL = 1
for (size_t i = 0; i < N; i += vl) {
    vl = __riscv_vsetvl_e32m1(N - i);
    // process vl elements
}

• 如果剩余待处理的元素 N - i 大于一次可以操作的元素个数，通过 vl = __riscv_vsetvl_e32m1(N - i) 可以将 vl 设置为其最大值，将其全部处理。
• 如果遇到了数组的末尾，剩余元素不足 vlmax 时，通过同样的 vl = __riscv_vsetvl_e32m1(N - i) 可以将 vl 设置为剩余元素个数，而忽略掉多余的元素。

这样一来，通过程序运行时使用 vsetvl 系列指令动态设置 vl 的值，即使机器的 VLEN 不同，数组总长度不同，都可以正确地处理。

常见操作¶

你可能需要使用的操作在 Intrinsic Viewer 的分类如下：

• 访存操作：
  • Memory -> Load
  • Memory -> Store
• 整数运算操作：
  • Integer -> Multiply
  • Fold: 对于向量点积，你可能会需要将向量寄存器全部元素进行求和的操作，这类操作归类于 Fold
• 类型转换：
  • Conversion -> Integer widen
• 元素位移操作：
  • Permutation: 请自行探索 Shuffle 和 Slide 等操作

Self Check¶

为了让同学能够更加清楚地理解为什么要讲上面这些概念，以及 RVV 设计中的巧妙之处，请在学习完上面的内容之后，思考一个问题:

内存中的数据，会存储自己的类型吗？

知识讲解：SpaceMiT IME 矩阵扩展¶

SpaceMiT IME 简介¶

之前我们提到，RISC-V 是开放的，提供了自定义的指令编码区域，允许厂商自行扩展指令集（当然，你也可以使用模拟器 / FPGA 等工具自己设计一些奇奇怪怪的东西）。

SpaceMiT IME (Integrated Matrix Extension) 是进迭时空提出的矩阵扩展，可以对低精度的矩阵乘法和卷积操作进行加速。在宣传中，IME 的整数运算效率可以达到 RVV 的 4 倍。

SpaceMiT IME 在实现上复用了 RVV 的寄存器以节省资源 (这也是 IME 中 Integrated 的含义)，因此我们无需像 AMX 那样进行对 tile 的额外设置，只需要使用 RVV 的向量寄存器即可。

vmadot 详解¶

SpaceMiT IME 指令集提供了 vmadot 系列的指令，用于加速矩阵乘法运算。与 RVV 不同的是，IME 会把 RVV 寄存器中的数据理解成一个小矩阵，并通过额外的运算单元实现矩阵乘法的加速，最终的结果也会存储到一个向量寄存器中。

SpaceMiT IME 指令集手册具体可参考 SpaceMiT IME Extension Spec，而接下来我们仅介绍实验需要用到的部分。进行 8-bit 整数矩阵乘法时，可以调用下面的指令进行加速：

vmadotus vd, vs1, vs2 ; us 表示 vs1 是无符号整数，vs2 是有符号整数
                      ; 可以理解为 C += A * B, 其中 A, B, C 都是矩阵
                      ;          vd  vs1 vs2

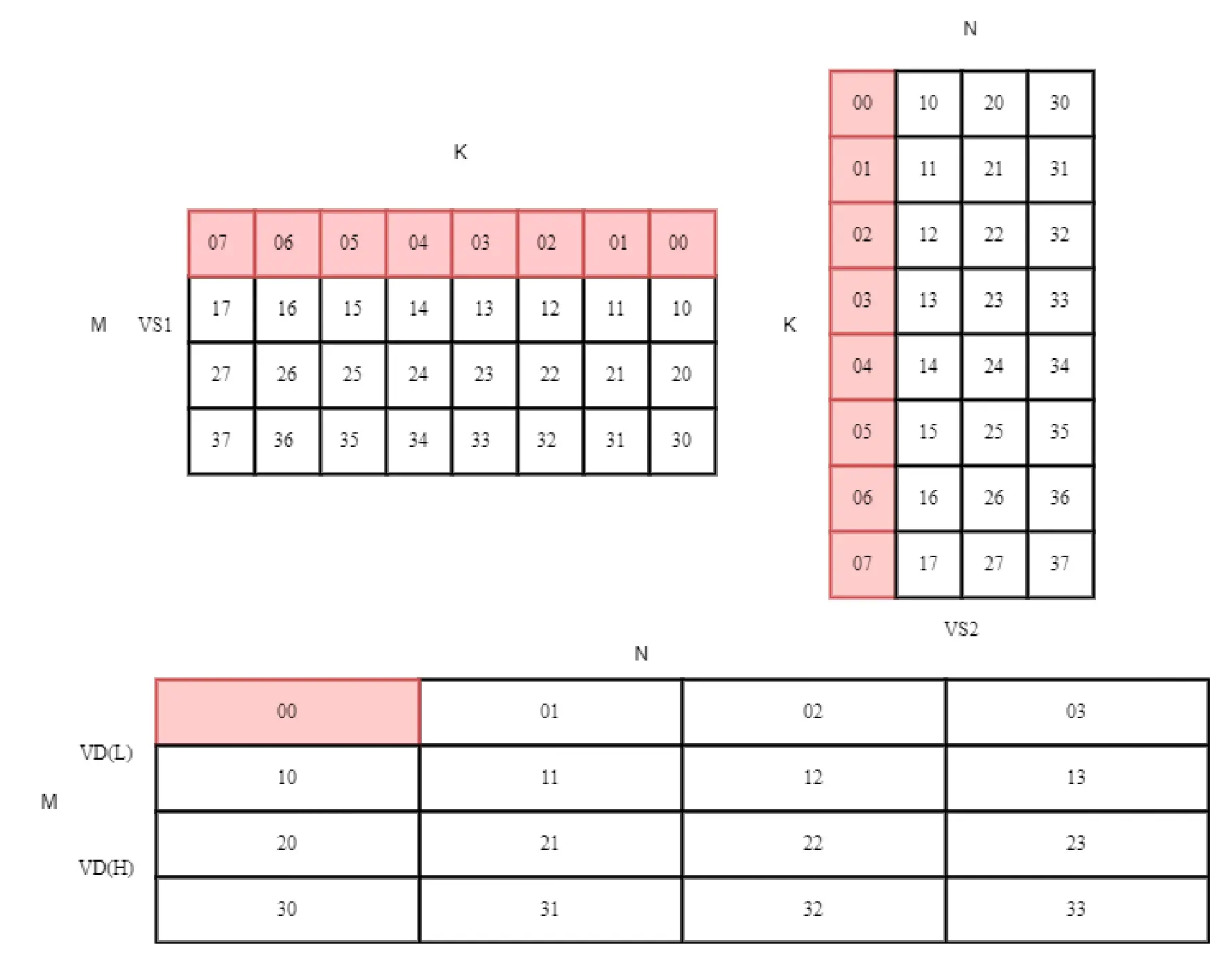

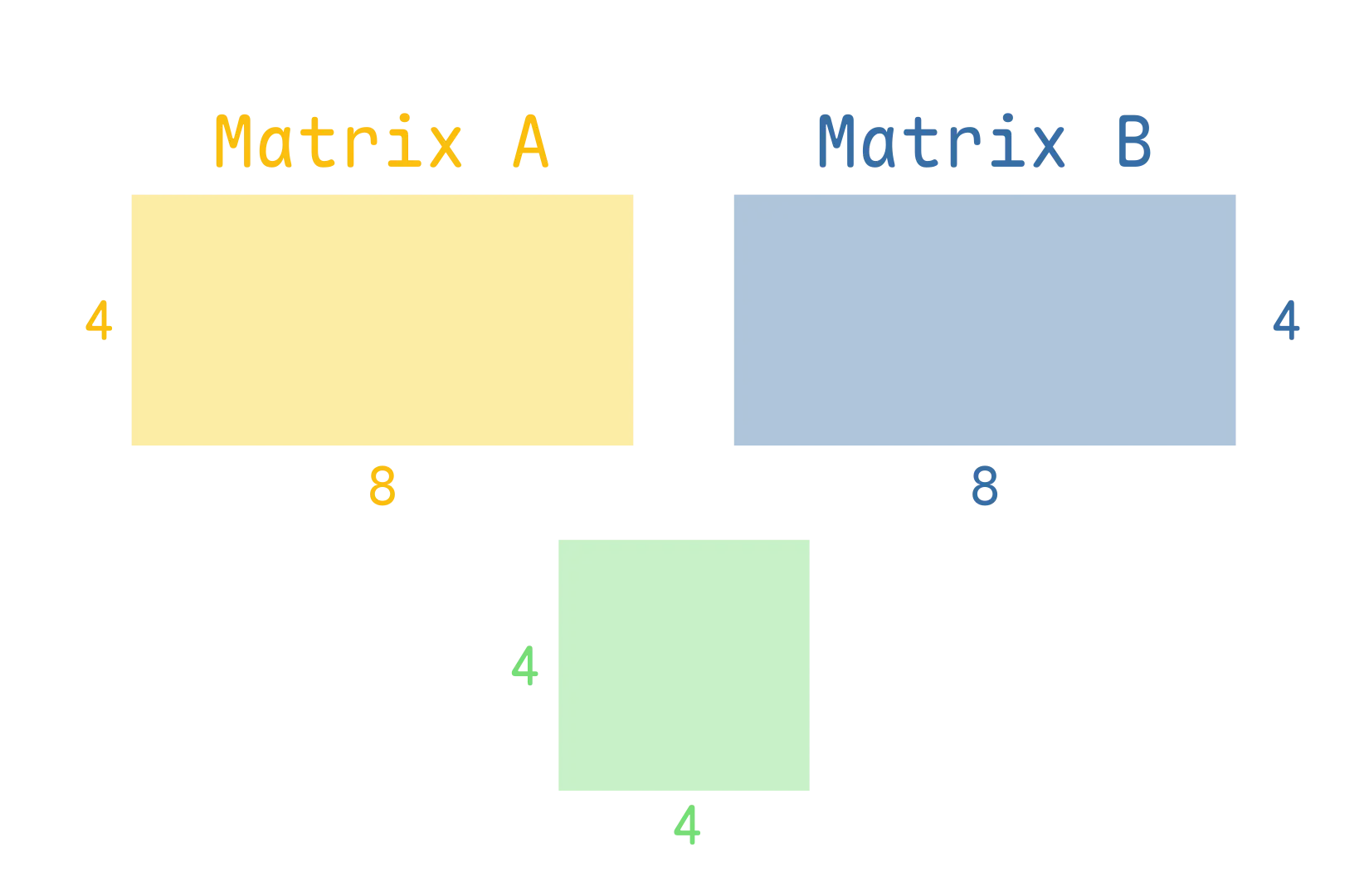

对于 Muse Pi Pro 来说，VLEN = 256，根据文档，M = 4, N = 4, K = 8，vs1 和 vs2 中的数据会被理解成 (4, 8) 和 (8, 4) 的 8-bit 整数矩阵，示意图如下 (请忽略图中的编号)：

vmadot 可以用一条指令进行 16 次点积和累加运算，这条指令的 Throughput 是 RVV 对应指令的 4 倍。动画展示如下，每一帧代表 A 和 B 对应的一行元素进行内积操作，累加到 C 的对应元素：

vmadotus 指令将会逐行进行内积，并将结果累加在 32-bit 整数中，最后得到一个 (4, 4) 的 32-bit 整数矩阵。

分块矩阵乘法¶

想要利用 vmadot 指令，我们需要对原先的矩阵分块进行处理，如下图所示:

上图中，C 矩阵中的一块结果 (用绿色标记)，是 A 和 B 中对应分块矩阵 (用蓝色和黄色标记) 进行矩阵乘法再求和得到的。这也是说，我们每次需要从 A 和 B 矩阵中各取一块小矩阵，使用 vmadot 进行矩阵乘法，最后将结果累加，得到正确的结果。

提示

为了实现「加载一小个分块矩阵到寄存器」的操作，你可能会需要使用:

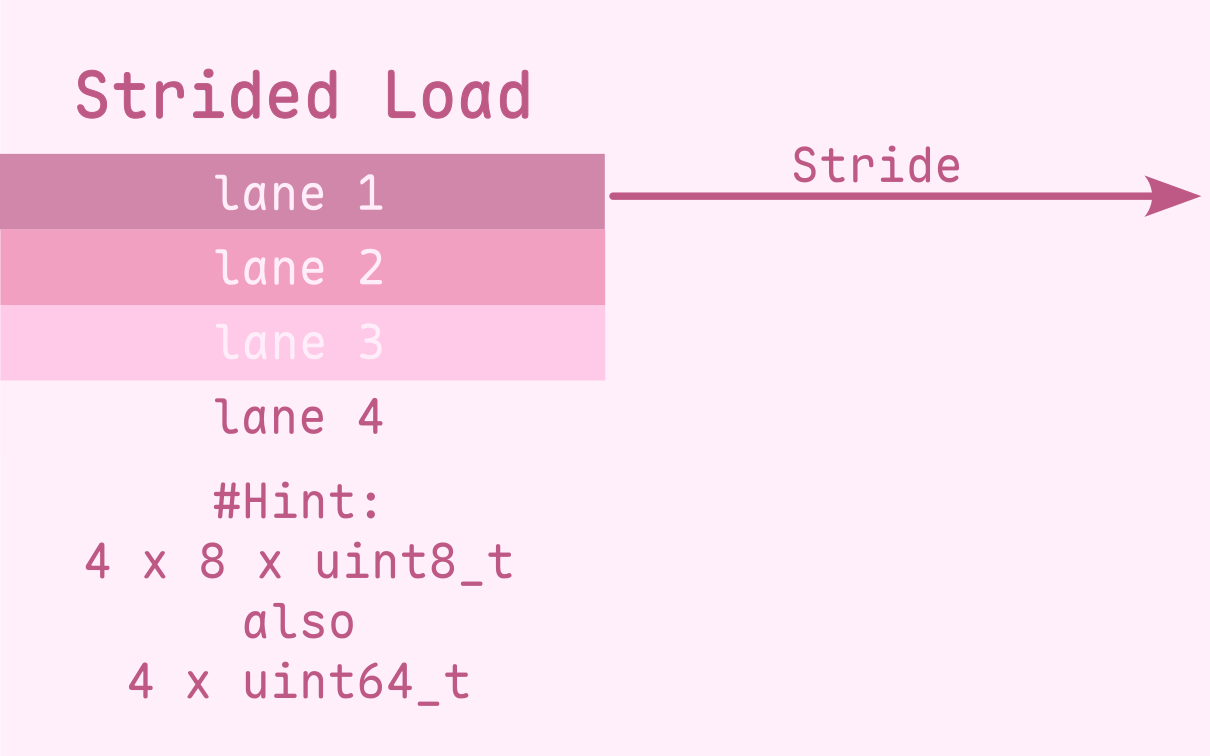

• Memory -> Load 中 Strided 的操作
• 加载数据和操作数据时，可以设置不同的 SEW 和 LMUL。如果你不理解这里，请完成 Self Check

注: 加粗的 可能 的含义是: 「使用上面的操作」是「正确完成实验任务」的 非充分、非必要 条件，Strided 访存未必是性能最佳的，请务必结合自己的思考。

任务一：使用 RVV Intrinsic 实现整数矩阵乘法¶

本次实验需要完成的矩阵乘法和 Lab 2 完全一致，请参考 Lab 2 的文档。

矩阵乘法是 Attention 机制的核心操作，在现代的深度学习模型，尤其是 LLM 中，矩阵乘法占据了计算量的绝大部分。为了加速 LLM 推理，学界提出了各种优化方法，而「量化」就是其中之一。通过量化，虽然牺牲模型权重的精度，但能提高内存带宽的利用效率，减少权重的内存占用。与科学计算领域的矩阵乘法不同，本次实验，我们考虑低精度 8-bit 整数的矩阵乘法。

任务一要求使用 RVV Intrinsic 实现一个基础矩阵乘法，也就是 C = A * B 的形式，其中 A 的形状是 M * (K * 4)，B 的形状是 N * (K * 4). 由于机器环境特殊，需要在每一个 Intrinsic 前添加__riscv_vsetvl系列指令，设置 SEW 和 LMUL.

需要注意，实验中的 B 矩阵可以认为已经进行了转置操作，因此这里节省了进行转置操作的代码。同时，使用 SpaceMiT IME 矩阵扩展时，无需对 B 矩阵进行复杂的 reshape 操作，体现出了 SpaceMiT IME 设计上的好处。（这里的 reshape 特指按照 32-bit 为一组进行的重新转置，如果你的实验设计中有数据重排的预处理环节，当然完全 ok）

任务二：使用 SpaceMiT IME 指令扩展实现整数矩阵乘法¶

任务二要求大家使用 SpaceMiT IME 指令扩展实现矩阵乘法，具体而言，需要使用 vmadotus 指令进行加速。然而，非常遗憾的一件事是，SpaceMiT IME 指令扩展并没有配套的 Intrinsic，因此我们只能使用内联汇编的方式来调用 SpaceMiT IME 指令。

内联汇编¶

内联汇编的语法如下：

asm volatile (
    "instruction1\n"
    "instruction2\n"
    "instruction3\n"
    : 输出操作数
    : 输入操作数
    : 被修改的寄存器
);

其中：

• volatile 表示编译器不会对内联汇编进行优化
• 在指令后面的部分被称作 Clobber List
  • 在 Clobber List 中正确声明被修改的寄存器，才可以避免编译器在其他部分误用这些寄存器造成的结果错误

示例¶

我们以计算 d = a * b + c 为例，来介绍内联汇编的写法：

方式一：使用通用寄存器（让编译器自动分配）

int a = 5, b = 3, c = 2;
int d;

asm volatile (
    "mul %1, %1, %2\n"          // RISC-V 乘法指令：计算 a * b
    "add %0, %1, %3\n"          // RISC-V 加法指令：加上 c，结果存入 d
    : "=r" (d)                  // 输出：d 使用通用寄存器
    : "r" (a), "r" (b), "r" (c) // 输入：a, b, c 都使用通用寄存器
    : "memory"                  // 告诉编译器内存可能被修改
);
// 结果：d = 5 * 3 + 2 = 17

方式二：手动指定寄存器

int a = 5, b = 3, c = 2;
int d;

asm volatile (
    "mv t0, %1\n"               // RISC-V 移动指令：将 a 移动到 t0 寄存器
    "mv t1, %2\n"               // 将 b 移动到 t1 寄存器
    "mul t0, t0, t1\n"          // RISC-V 乘法：计算 t0 = t0 * t1 (a * b)
    "add %0, t0, %3\n"          // RISC-V 加法：计算 d = t0 + c
    : "=r" (d)                  // 输出：d 使用通用寄存器
    : "r" (a), "r" (b), "r" (c) // 输入：a, b, c 都使用通用寄存器
    : "t0", "t1", "memory"      // 明确告诉编译器 t0, t1 被修改
);
// 结果：d = 5 * 3 + 2 = 17

在这些例子中：

• %0, %1 等就对应 Clobber List 中第 0, 1, ... 个变量对应的寄存器
  • %0 对应输出操作数 d
  • %1, %2, %3 对应输入操作数 a, b, c
  • 如果你觉得用序号比较麻烦，也可以通过 %[var] 的形式来指定变量对应的寄存器
• "=r" 表示输出到通用寄存器
• "r" 表示输入来自通用寄存器
  • 这里的使用方法具体可以参考 LLVM Language Reference Manual
• 内联汇编部分没有用到内存，写 "memory" 项只是一个介绍

vmadot 的使用提示¶

建议同学们在完成实验时，将 vmadot 的调用封装成一个函数， 用 xmmeg 和 ymmeg 变量名代表 A,B 矩阵指针， 方便后续使用，下面给出函数定义和可能会使用到的汇编指令的写法：

void __riscv_smt_vmadot(uint8_t*, int8_t*, int32_t*);

// vsetvl 系列指令
vsetvli t0, x0, e8, m1, tu, mu\n  // 设置 SEW = 8, LMUL = 1
// SpaceMiT IME 指令
vmadotus v2, v0, v1\n             // 进行矩阵乘法

除此之外，你还可能需要使用的操作在 Intrinsic Viewer 的分类如下:

• 访存操作：
  • Memory -> Load
  • Memory -> Store
• 整数运算操作：
  • Integer -> Multiply
  • Fold: 对于向量点积，你可能会需要将向量寄存器全部元素进行求和的操作，这类操作归类于 Fold
• 类型转换：
  • Conversion -> Integer widen
• 元素位移操作：
  • Permutation: 请自行探索 Shuffle 和 Slide 等操作

点击某一条 Intrinsic，你可以在右侧找到它们对应的汇编指令的写法。

在 Clobber List 中，你也可以使用 "vr" 指代一个 RVV 向量寄存器，因此你也可以使用下面的函数添加一个类似 Intrinsic 的函数，以结合其他的 Intrinsic 来编程:

void __riscv_smt_vmadotus(vint32m2_t &vd, vuint8m1_t &vs1, vint8m1_t &vs2){
    asm volatile (
        "vmadotus %[vc], %[va], %[vb]\n"
        : [vc] "+vr" (vd)
        : [va] "vr" (vs1), [vb] "vr" (vs2)
        :
    );
}

这样做的好处是编译器会自动帮你进行寄存器分配，但代价是相比内联汇编来说，失去了一定的灵活性。

实验任务与要求¶

本次实验任务的代码框架在文档仓库的 src/lab2p5 目录下。

同学们需要在集群的 x86-64 节点上编辑代码、编译项目，然后再提交到 RISC-V 节点上运行。

如果同学们在自己调试和编译的过程中遇到了 Exec format error 的问题，请检查编译产物和运行的机器的架构是否匹配，本次试验测评机为 rv00-rv07 节点。如果遇到了 Illegal instruction 的问题，则需要检查 vsetvl 系列指令是否被正确调用，同时需要注意 IME 矩阵扩展指令只能在 0-3 CPU 核心运行。

1. 完善 src/optimized.cpp 文件，完成矩阵乘法的实现
2. 学在浙大的文件提交
   1. 代码：lab2p5 文件夹 (如果只修改了 optimized.cpp 也可以只提交这一个文件)
      • 对于 RVV Intrinsic 部分的代码，需要通过合理调用 vsetvl，从而省去单独处理尾部元素的代码，如果全部使用 vsetvlmax，将会被酌情扣分。
   2. 最多 4 页的实验报告
      • 包含：
        1. 优化思路
        2. 正确性验证、加速比和运行时间
        3. OJ 运行结果 (可选)
      • 不包含：
        1. 非关键部分代码的复制粘贴
   3. 实验感想与建议 (可选，不算在篇幅限制中)
3. 提交格式要求
   • 请提交「实验报告 pdf」 和「代码压缩包(.zip 格式)」, pdf 在压缩包外
   • 压缩包命名格式为 学号_姓名_lab2p5.zip
   • 实验报告 PDF 格式为 学号_姓名_lab2p5.pdf

注: 实验文档中的篇幅限制主要目的是减轻同学们完成报告时的负担，如果你实在有很多想法想介绍给我们，可以稍微超过一点，但请不要用极小的不便阅读的字体大小提交报告。

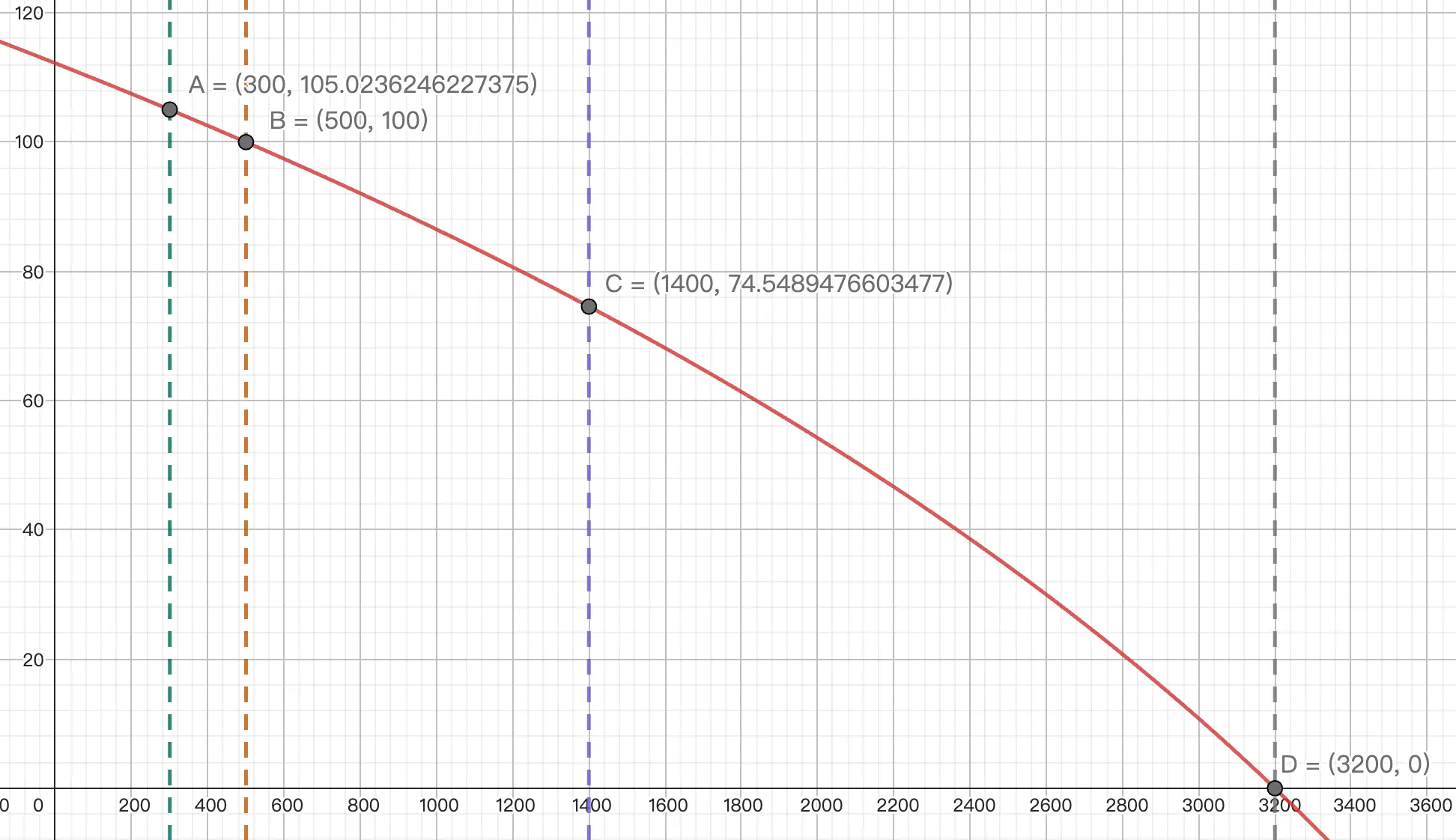

自动化测试¶

使用 scp 等将 src/optimized.cpp 上传到 OJ 的 lab2p5 文件夹，然后就可以进行提交。

举例：

# 方法一：
sftp <username>[email protected]
# sftp 交互式 shell:
> cd lab2p5
> mkdir src
> exit
scp ./src/optimized.cpp  <username>[email protected]:lab2p5/src/

# 方法二：
scp ./src/optimized.cpp  <username>[email protected]:lab2p5/src/optimized.cpp

# 提交
ssh <username>[email protected] submit lab2p5
