Lab 4.5：基于 INT8 张量核的 FP64 GEMM 模拟¶

实验目标¶

前面的实验中，你已经在单张 GPU 上完成过向量化计算和 kernel 前向优化。本次实验面对的问题略有不同：你不需要从零写一个矩阵乘法 kernel，而是要利用 GPU 的 INT8 张量核来"模拟"一次 FP64 矩阵乘法——在精度可接受的范围内，用低精度算力换取更高的吞吐。

完成本实验后，你应当能够：

• 理解逐级量化分解的原理，并将一个 FP64 矩阵拆分为多个 INT8 分量；
• 在 cuBLAS INT8 GEMM 之上完成分解、计算与 FP64 重组，得到完整且正确的 GEMM 结果；
• 以 fp64_cublas 为精度参考、int8_cublas_baseline 和 cublas_emulated 为性能对照，测量并解释不同实现之间的端到端性能差异；
• 使用 Nsight Systems / Nsight Compute 定位量化、GEMM、重组或中间数据搬运的瓶颈，并在不破坏正确性的前提下进行优化。

背景介绍¶

近年来 NVIDIA 的重心明显转向 AI，新卡的低精度算力（INT8、FP8、FP4）增长远快于 FP64，并且 FP64 算力不仅没涨，反而在逐代缩水：

从 H100 到 B200，FP64 Tensor Core 不升反降（67→37 TFLOPS）；到了 B300，NVIDIA 干脆把 FP64 单元几乎全部砍掉（37→1.2 TFLOPS，降幅 97%），腾出的面积全部给了 FP4/FP8 推理算力 [[3]] [[4]]。对于依赖 FP64 的科学计算、分子动力学、气候模拟等 HPC 工作负载，直接在新卡上调用 cublasDgemm 已经越来越不划算。

本实验使用的 H800 PCIe 是这一趋势的一个极端代表：它的 INT8 吞吐高达数千 TOPS，而 FP64 Tensor Core 实测仅约 0.8 TFLOPS——两者相差三个数量级。那么，能否"借"低精度算力来完成高精度计算？将 FP64 矩阵逐级量化为 INT8 分量，用 INT8×INT8→INT32 的张量核 GEMM 完成乘法，再在 FP64 下按比例尺累加重组，我们就能利用 INT8 算力完成高精度浮点数运算。Ozaki 等人的工作讨论了基于浮点分裂的准确矩阵乘法 [[1]]；CUDA 13 的 cuBLAS 也提供了 FP64 fixed-point emulation，将 FP64 输入量化为定点表示后用 INT8 张量核计算 [[2]]；本实验将着眼于前者，在 H800 上实现高性能的高精度浮点数矩阵乘法。

算法原理¶

核心思想¶

FP64 的有效尾数精度为 53 bit。这里使用的量化集合为 \([-127,127]\cap\mathbb{Z}\)，共有 255 个取值，等效分辨率接近 8 bit；一次量化不能保留 FP64 的全部有效位。

对正整数 \(S\)（split 数），本实验的逐级量化将一个 FP64 数 \(x\) 近似表示为 \(S\) 个 INT8 分量的加权和：

其中 \(s_i\) 为第 \(i\) 级的比例尺，\(q_i\) 为对应的 INT8 量化值。比例尺按固定比率递减，使每级量化捕获不同量级的精度信息。

分解的构造¶

确定初始比例尺 对非零矩阵 \(X\)，设 \(X_{\max} = \max_{i,j}|X_{ij}|\)，取 \(s_0=X_{\max}/127\)。则对任意元素 \(x\) 有 \(|x/s_0|\le127\)，保证第 0 级量化不溢出。全零矩阵可直接令所有分量为零；此时比例尺无实际意义，代码取 \(s_0=1/127\)（即 \(X_{\max}=1\) 时的值）以避免除零：

注意这里 \(s_0\) 以及后续的 \(s_i\) 是整个矩阵的所有元素共用的。这保证了矩阵分解后 \(A^{(i)}_q\) 和 \(B^{(j)}_q\) 的 GEMM 结果可以直接用标量 \(s^A_i \cdot s^B_j\) 进行缩放还原。如果每个元素用不同的比例尺，精度会更高，但重组时需要逐元素乘以不同系数，无法用单次 GEMM 完成，需要进行额外的 Hadamard 乘法，性能大幅下降。

逐级提取 定义残差 \(r_0 = x\)，第 \(i\) 级量化后更新残差为：

由于 \(q_i = \mathrm{round}(r_i / s_i)\)，在未触发饱和的实数算术模型下，量化误差满足：

为保证第 \(i+1\) 级量化不溢出（\(|q_{i+1}| \le 127\)），需要：

而

因此，在上述实数算术模型下取 \(s_{i+1}=s_i/254\)，即可保证 \(|r_{i+1}/s_{i+1}|\le127\)，并取到不发生饱和时允许的最大缩减率。

缩减率的选择： 若取 \(s_{i+1} = s_i / C\) 且 \(C > 254\)，则残差上界 \(s_i / 2\) 可能超过 \(127 \cdot s_{i+1}\)，导致 \(q_{i+1}\) 溢出 INT8 范围。反之若 \(C < 254\)，相同残差区间只使用下一层量化器的一部分动态范围，造成精度浪费。因此 \(C = 254\) 是保证不溢出的最大缩减率，也是精度利用率最高的选择。

完整的递推关系为：

精度分析¶

\(S\) 级分解后，在同一实数算术模型下，单个元素的绝对误差满足：

将该绝对误差用矩阵最大元素 \(X_{\max}\) 归一化，可得：

这不是逐元素相对误差界：当 \(x=0\) 或 \(|x|\ll X_{\max}\) 时，不能用 \(|x|\) 作统一下界。下表仅列出相对于 \(X_{\max}\) 的理论绝对误差界（即 \(|r_S|/X_{\max}\)）；它不包含 FP64 残差更新、INT32 GEMM 或 FP64 重组产生的舍入误差。

\(S=8\) 时理论误差已低于 FP64 unit roundoff（约 \(2^{-53}\)），但这只是理想化分解的误差界，不代表端到端 FP64 等价。

下表将理论上界与 H800 MIG 上的实测 L2 相对误差进行对照（矩阵规模 4096³）：

int8_cublas_baseline 在 \(S \le 6\) 时实测误差与理论上界同数量级，说明量化误差是主要误差来源。\(S=8\) 时实测误差远大于理论上界，因为此时量化误差已低于 FP64 舍入误差，整体精度由 FP64 运算主导。

cublas_emulated 在相同 splits 下精度普遍优于 int8_cublas_baseline，说明 cuBLAS 内部使用了更优的量化策略（如自适应缩减率或动态尾数控制），而非严格使用 \(C=254\) 的固定缩减率。

GEMM 展开¶

矩阵 \(A\) 和 \(B\) 分别分解为 \(S\) 个 INT8 分量后，令 \(\widetilde{A}\)、\(\widetilde{B}\) 表示其重组结果，则：

每个 \(A^{(i)}_q B^{(j)}_q\) 是一次 INT8×INT8→INT32 的 GEMM，共 \(S^2\) 次；其结果乘以缩放系数 \(s^A_i s^B_j\) 后在 FP64 下累加到输出矩阵。当前 benchmark 程序的尺寸满足 INT8 Tensor Core 路径的常见对齐条件，但实际库调度应以 profiler 结果为准。

为什么需要 \(S^2\) 次？ \(A\) 和 \(B\) 各有 \(S\) 个分量，需计算所有 \(S \times S\) 种组合。

实验任务¶

src/lab4p5/submit/my_int8_fp64.cu 中为大家提供了朴素实现的骨架，同学们按照代码中的提示完成两个核函数就可以拿到基础的分数。如果想要拿到更高的分数，除了改进核函数以外，host 侧函数也需要修改，以实现更加自由高效的调度和编排。

无论实现如何，最后对外提供统一的函数签名：

int gemm_my_int8_fp64(int M, int N, int K,
             const double* dA, const double* dB, double* dC,
             int splits, cublasHandle_t handle, cudaStream_t stream);

代码结构¶

所有源码位于 src/lab4p5/ 目录下：

src/lab4p5/
├── baseline
│   ├── baseline_fp64.cu
│   ├── cublas_baseline.cu
│   └── cublas_emulated.cu
├── benchmark.cu
├── include
│   ├── gemm_api.h
│   └── utils.h
├── Makefile
├── submit
│   └── my_int8_fp64.cu
└── utils.cu

如何获取计算资源¶

我们通过实验平台提供计算资源。你需要：

1. 登录实验平台；
2. 创建预设为 x86-5418Y 的 DevPod；
3. 在 DevPod 内获取课程仓库并进入 src/lab4p5/。

DevPod 是持久化的开发容器，适合编辑和编译，但不要在 DevPod 中直接运行 GPU 任务。正式计时和性能评测必须通过 hpc submit 提交到计算分区执行。

本实验使用 H800 PCIe GPU，通过 MIG 技术将一张 H800 切分为多个 GPU 实例，每个实例拥有独立的计算资源和内存空间。MIG 不会改变 GPU 的 CUDA 架构和 compute capability，编译目标仍为 sm_90a；但每个实例只拥有整卡的一部分计算单元、显存和显存带宽，因此 nvidia-smi 显示的资源规模和程序实测性能不能直接与完整 H800 对比。开发和评测时请以实际分配到的 MIG 实例为准。

更详细的平台使用说明请参考 集群使用。

构建与运行¶

在 DevPod 中编译 benchmark：

cd ~/HPC101/src/lab4p5
export PATH=/usr/local/cuda/bin:$PATH
make

提交 GPU 任务到计算分区运行：

# 交互式调试
hpc submit -p lab4g10 -g 1 --interactive bash

# 在计算节点上运行 benchmark（默认测试 splits=2,4,6,8）
hpc submit -p lab4g10 -g 1 "./benchmark 1024,2048,4096 2,4,6,8 5"

# 导出 CSV
hpc submit -p lab4g10 -g 1 "./benchmark 4096,8192 2,4,6,8 10 --csv > results.csv"

# 使用 ncu / nsys 分析性能
hpc submit -p lab4g10 -g 1 "ncu -o profile ./benchmark 4096 4 1"
hpc submit -p lab4g10 -g 1 "nsys profile -o trace ./benchmark 4096 4 1"

benchmark 程序对每个矩阵规模和 splits 组合运行所有实现，输出吞吐量（GFLOPS）和相对 fp64_cublas 参考结果的 L2 相对误差。每个实现先跑一次预热并同步，再计时 iters 次取平均值。使用 --csv 输出表头为 size_M,size_N,size_K,method,splits,time_ms,gflops,max_abs_err,l2_rel_err 的 CSV 格式表格。

每个测试矩阵规模下输出以下各行：

性能分析：从 Profiling 开始¶

先得到正确结果，再优化端到端时间。

分析流程¶

1. 用 Nsight Systems 拉一条时间线，看 GEMM、量化、重组各占多少时间，kernel launch 间隙有多少空闲。
2. 用 Nsight Compute 分析热点 kernel 的访存效率、occupancy 和带宽利用率。
3. 一次只改一个点，每次修改后重新测量端到端时间并检查 L2 相对误差。
4. 只保留同时满足误差要求且确实更快的修改。

优化方向¶

算子融合¶

将量化、INT8 GEMM 和 FP64 重组拆成独立 kernel，代码清晰且便于验证，但 kernel launch 并不是免费的。在最直接的实现中，\(A\)、\(B\) 各需要处理 \(S\) 个分量，量化相关 kernel 的启动次数约为 \(2S\)；若每个 \((i,j)\) 部分积都单独缩放并写回，重组相关 kernel 还可能达到 \(S^2\) 次。\(S=8\) 时，仅这些阶段就会产生数十次启动。对于计算量较小的 kernel，启动延迟可能与有效计算时间处于同一数量级。

此外，kernel 边界通常意味着中间结果需要写入全局内存，再由下一个 kernel 读回。例如，INT32 部分积若完整落地到 HBM，后续重组至少还要进行一次读取和一次 FP64 输出更新；当 \(S^2\) 个部分积依次处理时，这部分内存流量可能压过矩阵乘法本身。因此，融合的价值不仅是减少启动次数，更重要的是缩短中间数据的路径和生命周期。

可以按风险从低到高尝试以下几层融合：

1. 融合同一矩阵的多级量化：一个线程向量化加载若干 FP64 元素，在寄存器中连续更新残差并生成 \(q_0, q_1, \ldots, q_{S-1}\)，一次 kernel 写出全部 split，避免为每一级重新读取原矩阵。量化商可尝试用 FP32 乘倒数和 rintf 计算，但混合精度只应用于分量选择；比例尺与残差更新仍应保留 FP64 FMA，并通过误差测试验证。
2. 一次融合重组多个部分积：先保存需要的 INT32 部分积，再由一个 kernel 对同一输出位置遍历所有 pair，只写一次 FP64 \(C\)。可以把 scales 预加载到 Shared Memory，并使用 int4 load 与 double4 store；这样可把最多 \(S^2\) 个重组 launch 降为 1 个，也避免反复读改写 \(C\)，但仍需为每个保留的 pair 写入并读回一份完整 INT32 矩阵。
3. 把缩放重组并入 GEMM epilogue：INT8 GEMM 得到一个 INT32 tile 后，立即乘以 \(s_i^A s_j^B\) 并累加到 FP64 输出，从而进一步消除完整 INT32 中间矩阵。若多个 GEMM 分别直接更新同一个 \(C\)，必须解决跨 kernel 的写冲突或串行化问题；更现实的路线是让一个 CTA 连续消费一批 pair，或设计受控的分批 epilogue。
4. 端到端 mega kernel：将分解、GEMM 和重组放入一个持久化 kernel。它能够消除最多的边界，却也最难处理调度、同步和资源占用，通常应当在前三级优化完成后再考虑。

融合不是越彻底越好。融合后变量存活时间变长，可能提高 registers/thread 和 Shared Memory/CTA，降低一个 SM 上可同时驻留的 CTA 数；寄存器不足还会产生 local-memory spill，反而增加访存。实践中应同时比较 registers per thread、Shared Memory 用量、occupancy、DRAM bytes 和 kernel 数量，以“端到端时间下降”而不是“kernel 数量最少”作为选择融合边界的标准。

Overlapping：重叠数据搬运与计算¶

流水线优化的目标不是减少总工作量，而是把一个阶段的等待时间隐藏在另一个阶段的有效工作之后。对按 \(K\) 维分块的 GEMM 而言，可以将每个 tile 的处理拆成“从全局内存搬入 Shared Memory → Tensor Core 计算 → 缩放与 FP64 重组”三个阶段。当 Tensor Core 计算 tile \(t\) 时，搬运单元预取 tile \(t+1\)，CUDA Core 则可以处理已经完成的 tile \(t-1\)，从而让不同硬件资源在时间线上同时保持忙碌。

最常见的实现是 double buffering 或多级流水线。Shared Memory 中准备两个或更多缓冲区：producer 向缓冲区 A 写入新 tile 时，consumer 从缓冲区 B 读取旧 tile 进行计算；下一轮交换 A、B 的角色。Hopper 提供 TMA（Tensor Memory Accelerator）执行异步张量搬运，并可在搬运过程中完成多维寻址和适配 Shared Memory 的布局变换。这样，少量 producer 线程即可发起大块数据传输，其余线程不必逐元素执行地址计算。关于 TMA 的进一步介绍可参考 CuTe 之 Hopper TMA。

重叠执行的前提是正确表达数据依赖。producer 不能覆盖 consumer 尚未读完的缓冲区，consumer 也不能读取尚未完成的异步搬运；因此每一级缓冲区都需要“empty/ready”状态，并通过 mbarrier、pipeline primitive 或等价同步机制完成所有权交接。同步过早会把流水线重新串行化，同步不足则会造成数据竞争。

跨 kernel 的依赖需额外注意：在同一非默认 stream 中，后续 kernel 会自动等待同一 stream 上的前序 kernel 完成，这种隐式顺序足以建立“量化 → GEMM”的简单依赖；但一旦把生产者和消费者放到不同 stream 以便重叠，就应优先用 cudaEventRecord / cudaStreamWaitEvent 精确表达依赖——cudaStreamWaitEvent 只等待事件当下已记录的那一次 record，后续 record 不会影响既有 wait。切勿依赖默认 stream 的隐式全局同步，--default-stream per-thread 等编译选项会改变其语义。

比如矩阵 A/B 的 max-abs 与量化可以分别运行在两条 stream 上，保留的 GEMM 也可以分派到多条 stream，最后再统一重组。但必须建立完整的跨 stream 依赖：A、B 量化完成后分别记录 event，每条 GEMM stream 都等待两个输入 event；各 GEMM stream 完成后再分别记录 event，由重组 stream 等待全部完成。这样既补齐 happens-before，又避免用 cudaStreamSynchronize 阻塞 host。尤其不能只同步 B 的生产 stream：另一条 stream 上的 GEMM 同样可能读取尚未完成量化的 A。更细一步，可把部分积划成批次并用 event 或 CUDA Graph 连接，以降低同步和重复提交开销。若要支持多 host 线程、多个独立调用或 CUDA Graph capture，还应把中间缓冲、stream 和 event 放入显式 context/workspace，避免不可重入的全局静态状态，也避免在热路径中创建 stream、分配内存或执行阻塞同步。

本实验还可以进一步按 tile 重叠 Tensor Core 上的 INT8 GEMM 与 CUDA Core 上的地址计算、类型转换和 FP64 重组。不过“可被并发调度”不等于一定获得线性加速：多个饱和 Tensor Core GEMM 往往会竞争同一组 SM，而不是把吞吐直接翻倍；FP64 重组还会竞争 CUDA Core、寄存器和内存带宽。应在时间线中确认是否真正形成重叠，并以端到端时间判断双 stream 是否值得保留。

Hopper 架构上的 WGMMA 与 warp specialization¶

WGMMA（Warpgroup Matrix Multiply-Accumulate）是 Hopper sm_90a 上面向 warp group 的异步矩阵乘加接口。一个 warp group 由 4 个连续 warp，即 128 个线程组成；这些线程协作发起矩阵乘法并持有分布式累加器。与此前以单个 warp 为主要协作单位的 MMA 接口相比，WGMMA 处理更大的 tile，并允许矩阵乘法与同一 CTA 中其他 warp group 的数据准备工作重叠。这里的“异步”指的是发起与等待被分离：warp group 发出指令后，可以在允许的依赖范围内继续推进流水线，随后通过 commit/wait group 语义保证累加器结果在被消费前已经完成——它不能省略同步，只是把等待推迟到真正需要结果的位置。WGMMA 在本实验中只承担 INT8×INT8→INT32 主体计算；FP64 缩放与跨 pair 重组仍需由 CUDA Core 或后续 epilogue 完成，不能把“使用 WGMMA”误解为整条数据路径都运行在 Tensor Core 上。

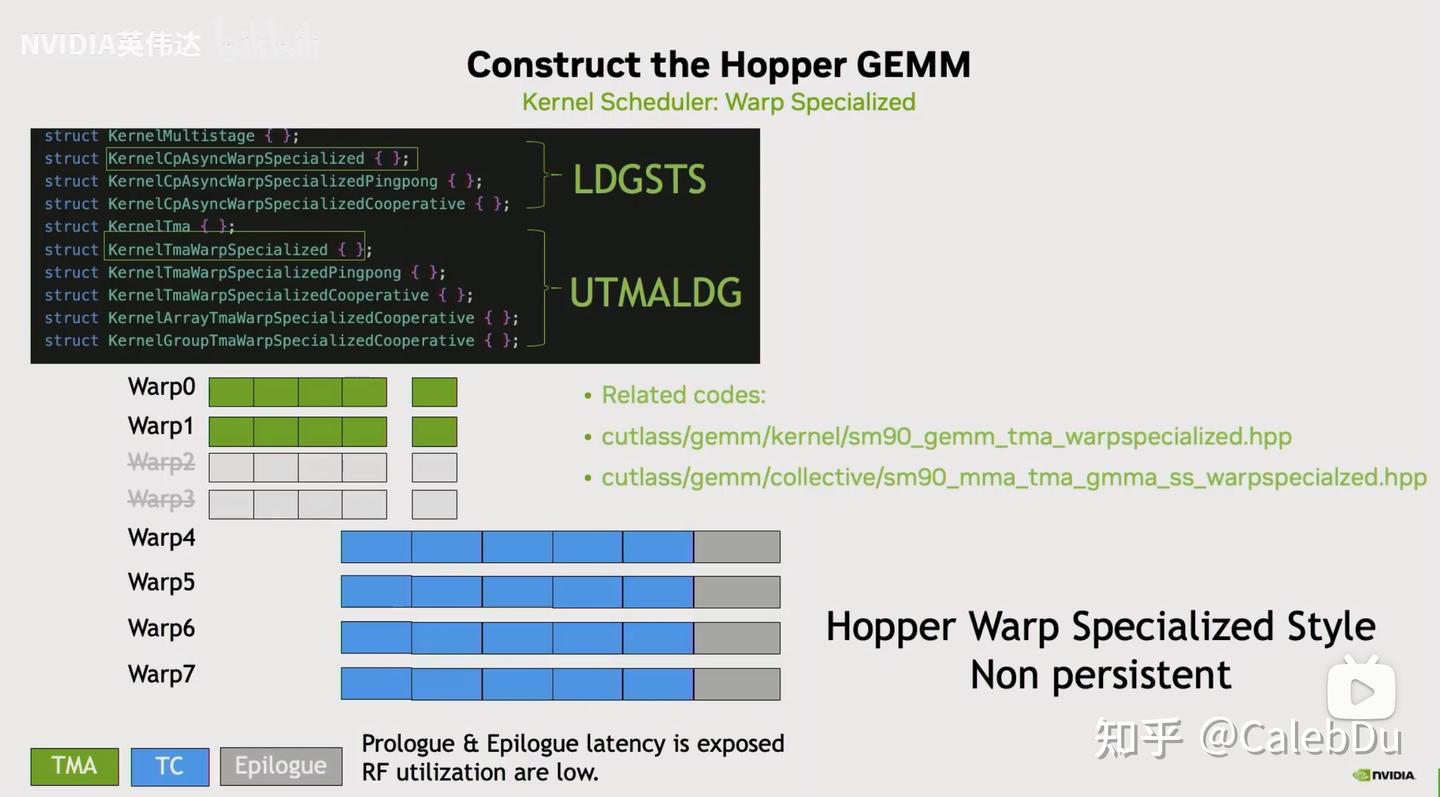

warp specialization 的划分单位是 warp 或 warp group，而不是把一个 warp 内的线程再拆成不同职责。典型的 producer-consumer 结构如下：producer warp 负责通过 TMA 发起全局内存到 Shared Memory 的搬运并维护 barrier；consumer warp group 等待 tile 就绪后发起 WGMMA；需要时还可由专门的 warp 处理 epilogue 和写回。各角色通过 Shared Memory 中的多级缓冲区传递数据，使搬运、矩阵乘法和重组形成细粒度流水线。

将这一结构用于本实验时，可以让 producer 准备 \(A_q^{(i)}\)、\(B_q^{(j)}\) 的下一个 K-tile，让 consumer warp group 执行当前 INT8×INT8→INT32 WGMMA，并在合适的阶段把完成的累加器交给 FP64 重组逻辑。实现时需要重点选择 CTA tile、WGMMA tile、pipeline stage 数和各角色的 warp 数。tile 太小会增加调度开销，tile 太大则可能因 Shared Memory 和寄存器占用过高而降低并行度；producer 太少可能喂不满 Tensor Core，太多则会挤占 consumer 的资源。建议先复用 CUTLASS 中已经验证过的 SM90 warp-specialized schedule，再逐项替换数据类型、布局和 epilogue。

使用 CUTLASS 时，可以通过 CollectiveBuilder 的 KernelScheduleAuto 选择 SM90 warp-specialized/TMA 路径，并用 StageCountAutoCarveout 在扣除 epilogue Shared Memory 后决定 mainloop stage 数，而不必手写 wgmma.* PTX。CTA tile 和 cluster shape 仍需实测；例如可以把 128×256×128 CTA tile 与 1×1×1、2×1×1、4×1×1 等 cluster 作为候选。cluster 使相邻 CTA 有机会通过 TMA multicast 复用 operand tile，但收益取决于问题形状、SM 数、MIG 分区、可调度 cluster 数和尾部浪费。同一配置在不同规模的 GPU 分区上可能出现相反排序，因此必须按目标机器重新扫描，不能照抄单一参数。

使用 CUTLASS¶

CUTLASS 是 NVIDIA 提供的高性能 CUDA C++ 模板库，用于构造 GEMM 及相关算子。与只能选择固定库接口的 cuBLAS 相比，CUTLASS 暴露了 tile shape、数据布局、pipeline stage、kernel schedule 和 epilogue 等编译期参数，因此特别适合本实验这种“主体是标准 INT8 GEMM，但前后处理需要定制”的场景。其底层 CuTe 抽象用 Tensor、Layout、copy atom 和 MMA atom 描述线程与数据的映射，可以在较高层表达 TMA、Shared Memory swizzle 和 WGMMA，而不必从头手写全部 PTX。

在 CUTLASS 3.x 的 GEMM 结构中，CollectiveMainloop 负责将 \(A/B\) tile 从全局内存搬到 Shared Memory 并执行主循环矩阵乘法，CollectiveEpilogue 负责处理累加器、类型转换和输出写回。本实验可将输入和输出设为列主序，INT8 输入采用 16 元素（128 bit）对齐，INT32 输出采用 4 元素对齐，累加器使用 INT32，并通过 GemmUniversalAdapter 在 sm_90a 上运行。后续路线应区分“调好标准 GEMM”和“改造 Ozaki 数据流”：

1. 扫描标准 GEMM 配置：针对目标 \(M,N,K\)、GPU/MIG 分区测试 CTA tile、cluster shape 与 schedule。StageCountAutoCarveout 是可靠起点，但不等于对所有尺寸最优；还要检查尺寸是否满足向量对齐以及 tile/cluster 的整除或 predication 成本。
2. 复用 workspace 和计划：缓存 CUTLASS workspace 与大块临时缓冲，避免每次调用都 cudaMalloc；还应缓存与 problem shape 对应的 kernel 配置，并通过显式 context 管理生命周期，而不是使用不可重入的全局静态状态。
3. 减少 pair 级调度开销：如果每个保留的 \((i,j)\) 都单独调用一次 CUTLASS GEMM，pair 数较多时会产生明显的启动和调度成本。可考虑 grouped/batched 组织、CUDA Graph，或在自定义 kernel 中一次消费多个 pair；不过各 pair 的 A/B 指针组合和 FP64 权重不同，不能简单假设一次普通 batched GEMM 就能完成最终重组。
4. 定制 Ozaki epilogue 或 tile 级重组：标准 CollectiveEpilogue 可以先输出 INT32 部分积，再由后续 kernel 执行 FP64 缩放；更进一步，可让 epilogue 或后继 tile 消费者直接完成 FP64 转换与缩放，以减少 n_pairs × M × N × sizeof(int32_t) 的临时存储和 HBM 往返，同时设计无竞争的跨 pair 累加方式。

CUTLASS 的优势是复用已经优化过的流水线和布局，代价是模板层次较深、编译时间较长，而且自定义 FP64 epilogue 仍可能成为瓶颈。建议先用 CUTLASS Profiler 找到接近目标数据类型和尺寸的 SM90 kernel，再从可运行模板开始修改；每次只替换一个组成部分，并用正确性测试和 profiler 对比，避免同时改变布局、调度和重组逻辑后难以定位问题。还要分别报告单次 INT8 GEMM 时间与包含 max-abs、量化、全部 pair、重组和同步的端到端时间：前者接近峰值并不代表整个 FP64 模拟路径同样高效。

减少 Shared Memory bank conflict¶

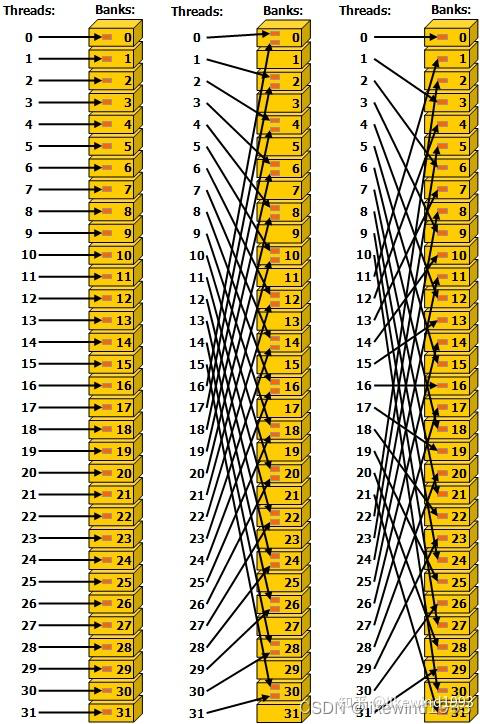

Shared Memory 被划分为多个可并行访问的 bank。对常见的 32-bank 组织而言，一个 warp 发出的 Shared Memory 指令如果把不同地址集中映射到同一 bank，硬件就需要把请求拆成多次执行；冲突度越高，有效带宽越低。一个简化的 4-bank 模型如下，其中逻辑上连续的 word 轮流映射到不同 bank：

Bank 0    Bank 1    Bank 2    Bank 3
MEM[0]    MEM[1]    MEM[2]    MEM[3]
MEM[4]    MEM[5]    MEM[6]    MEM[7]
MEM[8]    MEM[9]    MEM[10]   MEM[11]
...       ...       ...       ...

例如，线程分别访问 MEM[0]、MEM[9]、MEM[6]、MEM[3] 时，地址映射到四个不同 bank，可以并行服务；若它们访问 MEM[0]、MEM[4]、MEM[8]、MEM[12]，则会形成同一 bank 上的不同地址冲突。需要区分一种例外：多个线程读取同一 bank 的同一地址时，Shared Memory 可以广播该值，这通常不计为 bank conflict。

GEMM 中的 Shared Memory tile 常常会被转置读取，或者被 WGMMA 按特定 fragment 方式消费；即使全局内存写入是连续的，简单的行主序/列主序 Shared Memory 布局也可能在读取阶段产生高阶冲突。常见的解决方法包括：

• padding：将 leading dimension 从 TILE_K 改为 TILE_K + PAD，打破固定步长与 bank 数的公因子；
• swizzle/permuted layout：用行号的部分 bit 对列地址做置换，使相邻线程在转置访问时分散到不同 bank；
• 匹配访问粒度和对齐：结合向量化 load/store、WGMMA 要求以及元素宽度设计布局，而不是只按二维矩阵的直观顺序存储；
• 让 TMA 写入目标布局：在 Hopper 上利用 TMA 与 CuTe layout 将全局内存中的规则 tile 搬成计算阶段所需的 Shared Memory 布局，减少手工重排指令。

布局优化必须同时检查写入和读取两侧：消除 producer 的冲突却增加 consumer 的冲突，未必有净收益。可用 Nsight Compute 的 Shared Memory load/store transaction、bank-conflict 相关指标以及 kernel 总时间验证；具体的布局示例可参考 CuTe 之 Hopper TMA。

其他优化思路¶

1. 减少全局内存访问，提高数据复用。 对 \(M/N/K\) 三个维度进行 tiling，把 \(A/B\) 子块缓存在 Shared Memory，把输出子块或部分累加状态尽量保留在寄存器中，使一次 HBM 加载能够服务多次 MMA。还应避免每个 \((i,j)\) 部分积都对完整 \(C\) 做一次读改写；可以按输出 tile 或按若干 split 组合分批累加。优化后应观察 DRAM bytes 是否下降、L2 命中率和 arithmetic intensity 是否提高，而不能只比较指令数。

2. 优化全局内存访问模式。 让同一 warp 的线程访问连续且对齐的地址，以便合并为尽可能少的内存事务；必要时使用 int4、uint4 等向量化访问，但必须保证地址和 leading dimension 满足对齐要求。当前矩阵为列主序，因此线程到 A[k*M+m]、B[n*K+k] 和 C[n*M+m] 的映射应分别设计，不能对三个矩阵机械套用同一种线程布局。边界 tile 可以采用 predication 或独立的 remainder kernel，避免正常路径承担大量越界判断。需要注意，全局内存 coalescing 与 Shared Memory bank conflict 是不同层级的问题，应分别分析。

3. 减少分支与 warp divergence。 当同一 warp 内不同线程执行不同分支时，各路径会被依次执行，未参与当前路径的线程处于空闲状态。可将常见的整齐尺寸作为无分支 fast path，把边界情况拆到单独 kernel；对简单的边界条件优先使用 predication，并将只与 tile 或 warp 有关的判断移到循环外。模板参数和循环展开还能把 splits、tile shape 等运行时分支转化为编译期选择，但展开过度会增大代码体积和寄存器压力，因此仍需实测。

4. 在误差预算内做精度取舍。 低精度并不意味着所有变量都应降精度。INT8 分量和 INT32 Tensor Core 累加是算法的计算主体，而比例尺 \(s_i^A s_j^B\)、残差更新、跨部分积的求和及最终输出通常仍应保留 FP64，以避免小量级分量在重组时被吞掉。量化商和 max-abs 归约可尝试 FP32，但它们会影响分量选择与初始比例尺，必须覆盖动态范围大、接近量化边界、含全零矩阵以及非 16 倍数尾部等用例，不能只在随机均匀矩阵上验证。

5. 按反对角线裁剪 split pair。 由于 \(s_i^A s_j^B\) 随 \(i+j\) 近似按 \(254^{-(i+j)}\) 衰减，优先保留 \(i+j<d\) 的组合，往往比随意删去 pair 更符合误差结构。实现时只为保留的 pair 分配紧凑 INT32 缓冲，可以同时减少 GEMM 次数、临时显存和重组流量。但阈值 \(d\) 取决于 splits、输入分布和误差目标，不存在适用于所有场景的固定值。提交结果时应给出“阈值—保留 pair 数—时间—最大绝对误差—L2 相对误差”曲线，并在需要严格上界时使用残差范数或保守误差界，而非只凭比例尺大小判断。

6. 摊薄分配、同步和提交成本。 反复 cudaMalloc/cudaFree、创建 stream、从 device 拷回归约结果并 host-side reduce，都会进入端到端时间。可以预分配 workspace、复用 stream/event、用第二级 device reduction 避免传回数千个 partial，或用 CUDA Graph 降低固定 shape 下重复执行的 launch 开销。缓存键必须包含所有影响容量和布局的参数；例如 pair 裁剪阈值改变后，n_pairs 和临时缓冲容量也会改变，不能只按 \(M,N,K,\) splits 判断是否需要重新分配。

7. 检查 INT32 累加范围。 单个 INT8 GEMM 元素的最坏情况量级约为 \(K_{\mathrm{dim}}\cdot127^2\)；当 \(K_{\mathrm{dim}}\) 足够大时可能超过有符号 INT32 范围。以全同号极值作保守估算，需满足 \(K_{\mathrm{dim}}\cdot127^2\le 2^{31}-1\)（约 \(K_{\mathrm{dim}}\le133144\)）。当前 benchmark 规模远低于该阈值，但若扩展到更长 K、非随机高幅输入或沿 K 分块后再次做整数累加，应显式验证范围，必要时分段转换到 FP64。

这些优化之间存在耦合：更大的 tile 能提高复用，却增加 Shared Memory 和寄存器占用；更多 pipeline stage 能隐藏延迟，却可能降低 occupancy；更激进的融合能减少 HBM 流量，却会延长 FP64 累加器的生命周期；更激进的 pair 裁剪能减少主要计算量，却直接改变误差。一个可靠的调优流程应当是：profile → 提出单一瓶颈假设 → 修改一个参数 → 同时验证性能与精度 → 保留或回退。

评分方式¶

正确性要求¶

性能评分前会先验证正确性。对每个测试规模和 splits 组合，my_int8_fp64 的输出会与 fp64_cublas 参考结果比较，要求 L2 相对误差低于阈值。正确性不通过的规模或 splits 组合得 0 分。

性能评分¶

性能指标为 my_int8_fp64 在各 splits 下的吞吐量（GFLOPS）。每个 splits 参数对应一组固定的 GFLOPS checkpoint，不依赖实时 cuBLAS 测量结果。

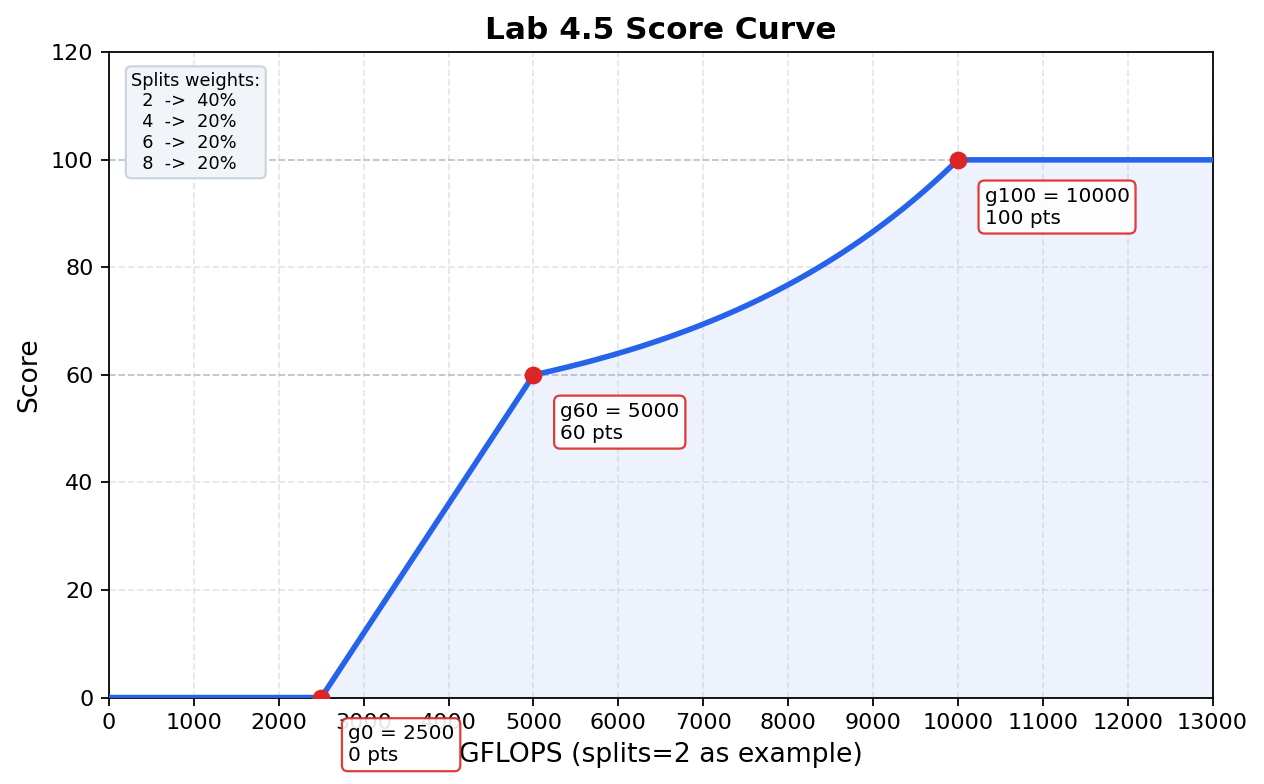

每个 splits 参数下的得分曲线如下图所示（横轴为 GFLOPS，以 splits=2 为例）：

具体定义如下：

其中 \(u = \dfrac{g - g_{60}}{g_{100} - g_{60}}\)，\(g\) 为 my_int8_fp64 的实测 GFLOPS。

各 splits 的 checkpoint（GFLOPS）如下表：

• \(g \le g_0\)：基本没有有效优化，得 0 分。
• \(g = g_{60}\)：超过朴素 baseline 的水平，得 60 分。
• \(g = g_{100}\)：达到 cuBLAS 内置 fixed-point emulation 的性能，得 100 分。
• \(g > g_{100}\)：超过 cuBLAS，仍得 100 分（满分封顶）。

测试规模与权重¶

测试矩阵规模为 4096³ 和 8192³，splits 取 2、4、6、8。每个规模下取各 splits 得分的算术平均，再按规模等权平均。各 splits 的权重为：

最终得分公式为：

其中 \(w_2 = 0.4\)，\(w_4 = w_6 = w_8 = 0.2\)，\(g_{M,S}\) 是规模 \(M\) 下 splits=\(S\) 时 my_int8_fp64 的实测 GFLOPS，\(S_M(g_{M,S})\) 是对应的得分。

提交要求¶

1. 修改后的 src/lab4p5/submit/my_int8_fp64.cu。

参考资料¶

1. Katsuhisa Ozaki, Takeshi Ogita, Shin'ichi Oishi, and Siegfried M. Rump. “Error-free transformations of matrix multiplication by using fast routines of matrix multiplication and its applications.” Numerical Algorithms, 59(1):95-118, 2012. doi:10.1007/s11075-011-9478-1
2. NVIDIA. “cuBLAS Library Documentation,” CUDA Toolkit 13.3, §1.5 Floating Point Emulation. https://docs.nvidia.com/cuda/cublas/
3. NVIDIA. “NVIDIA H100 GPU: Product Specifications.” https://www.nvidia.com/en-us/data-center/h100/
4. NVIDIA. “Datasheet for NVIDIA Blackwell Architecture” (B200) and “Datasheet for NVIDIA Blackwell Ultra” (B300). https://www.nvidia.com/en-us/data-center/blackwell-architecture/
